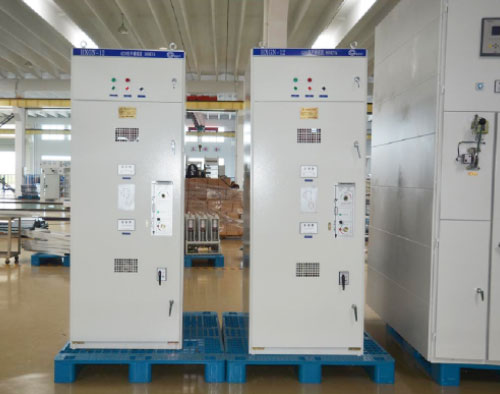

HXGN-12高壓真空環網開關柜，是箱型固定式金屬封閉高壓開關設備，使用于戶內三相交流50Hz，3-12KV環網供電和用戶變電所作為接受、控制和分配電能用，可斷開和閉合負荷電流，關合額定短路電流，并能開斷變壓器空載電流及一定距離的架空線路、電纜和電容器的電容電流。負荷開關一熔斷器組合電器柜可用于配電變壓器、高壓電動機、并聯電容器及其他用電設備的控制、保護。包括過負荷、接地和短路故障。
技術參數：
| 名 稱 | 單位 | 負荷開關柜 | 組合電器柜 | |
| 額定電壓 | KV | 12 | 12 | |
| 較高工作電壓 | KV | 12 | 12 | |
| 額定頻率 | Hz | 50 | 50 | |
| 額定電流 | 主母線 | A | 630 、 1250 | 630 |
| 負荷開關 | A | 630 、 1250 | 630 | |
| 熔斷器較大額定電流 | A | 125 | ||
| 額定短時耐受電流（ 4S ） | KV | 20 | 取決于熔斷器 | |
| 額定峰值耐受電流 | KV | 50 | 取決于熔斷器 | |
| 額定短路開合電流 | KV | 50 | 取決于熔斷器 | |
| 固定開斷電流 | 有功負載電流 | A | 630 、 1250 | 630 |
| 閉環回路電流 | A | 630 、 1250 | 630 | |
| 空載變電器 | KVA | 1600 | ||
| 電纜充電電流 | A | 25 | 25 | |
| 防護等級 | IP20 | IP20 | ||
| 外型尺寸：寬 * 深 * 高（ mm ） | 正裝 | 900*900*2200 （ 2000 ） | ||
| 側裝 | 700*900*2200 （ 2000 ） | |||
